Examen ME 1
Reducerea valorii reostatului Re, conectat in serie cu infasurarea de excitatie independenta,F1F2, a unui motor de curent continuu ce fun
Reducerea turatiei;
Mentinerea constanta a turatiei;
Inversarea sensului de rotatie;
Cresterea turatiei;
Fun
Sa creasca cu 11,1%
Sa scada cu 10%
Sa scada cu 19%
Sa creasca cu 10%
Intreruperea circuitului infasurarii de excitatie in timpul fun
Oprirea
Ambalarea
Inversarea sensului de rotatie
Reducerea turatiei
Scaderea curentului absorbit de sarcina unui generator de curent continuu cu excitatie derivatie determina:
Cresterea necontrolata a turatiei
Scaderea curentului de excitatie
Cresterea tensiunii la borne
Scaderea tensiunii la bornea
Bobinele polilor principali alcatuiesc
Infasurarea de comutatie si au rolul de a anula campul magnetic din axele interpolare;
Infasurarea de compensatie si au rolul de a anula reactia transversala a indusului
Infasurarea de compensatie si au rolul de a anula reactia longitudinala a indusului;
Infasurarea de excitatie si au rolul de a produce campul magnetic longitudinal al masinii;
Cresterea curentului din circuitul de excitatie al unui generator de curentului continuu cu excitatie independenta, ce fun
Cresterea tensiunii la bornele indusuluil
Scaderea tensiunii la borne pana la o valoare redusa, fiind indusa de fluxul remanent;
Anularea tensiunii la bornele indusului;
Modificarea polaritatii tensiunii la bornele indusului;
Se considera doua transformatoare, Ta si Tb , care indeplinesc in totalitate conditiile de cuplare in paralel.Daca primul transformator are o tensiune de scurtcircuit mai mare decat al doilea, Usca > Uscb, atunci la fun
Cele doua transformatoare nu pot fi cuplate in paralel,
Primul se va incarca mai mult decat al doilea βTa>βtb
Cele doua transformatoare se vor incarca proportional cu puterile nominale: βTa=βTbb
Al doilea se va incarca mai mult decat primul: βTa<βTb
Intreruperea alimentarii circuitului indusului unui motor de curent continuu cu excitatie independenta care antreneaza un ventilator determina:
Oprirea
Reducerea turatiei
Inversarea sensului de rotatie
Ambalarea
Pentru masurarea pierderilor din infasurarile unui transformator monofazat cu ajutorul unui wattmetru conectat in curcuitul primarului, trebuie ca la bornele circuitului secundar sa se conecteze:
Numai un voltmetru
Numai un ampermetru
Un wattmetru
O sarcina rezistiv inductiva
Dupa intreruperea alimentarii circuitului de excitatie al unui generator de curent continuu ce fun
Scade la o valoare redusa fiind produsa de fluxul remanent
Isi schimba polaritatea pastrandu-si valoarea
Se anuleaza
creste pana atinge valoarea nominala

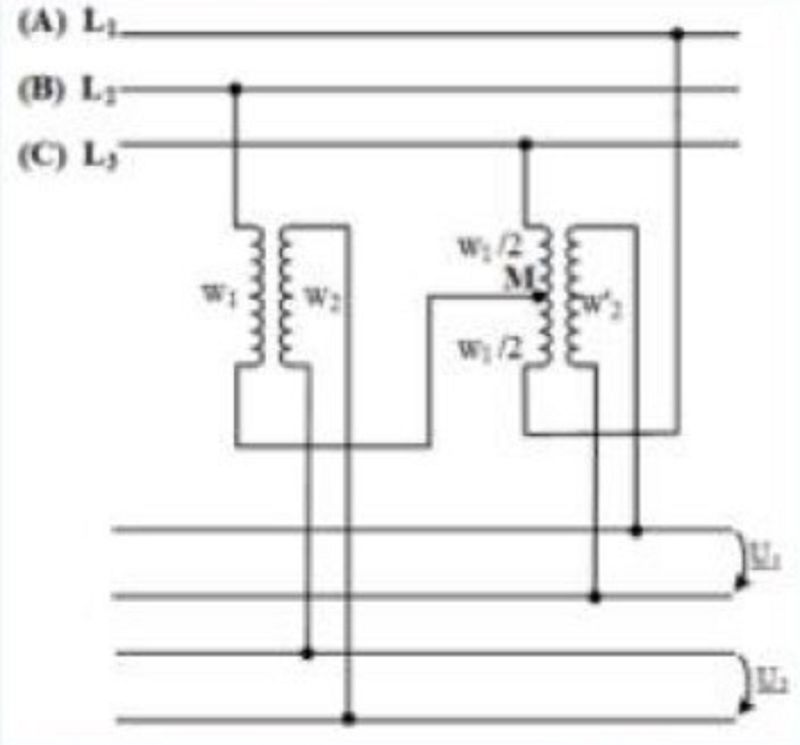

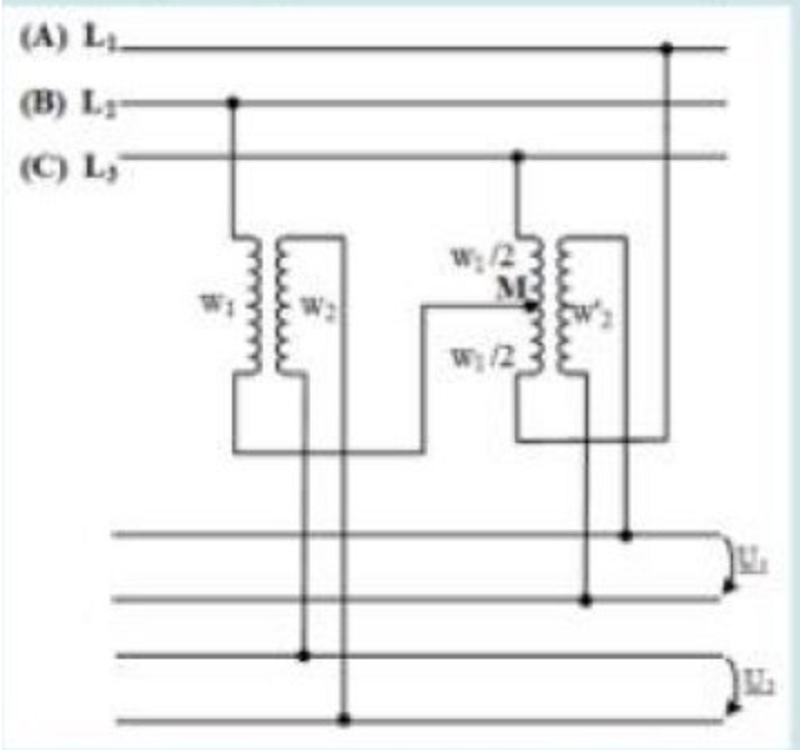

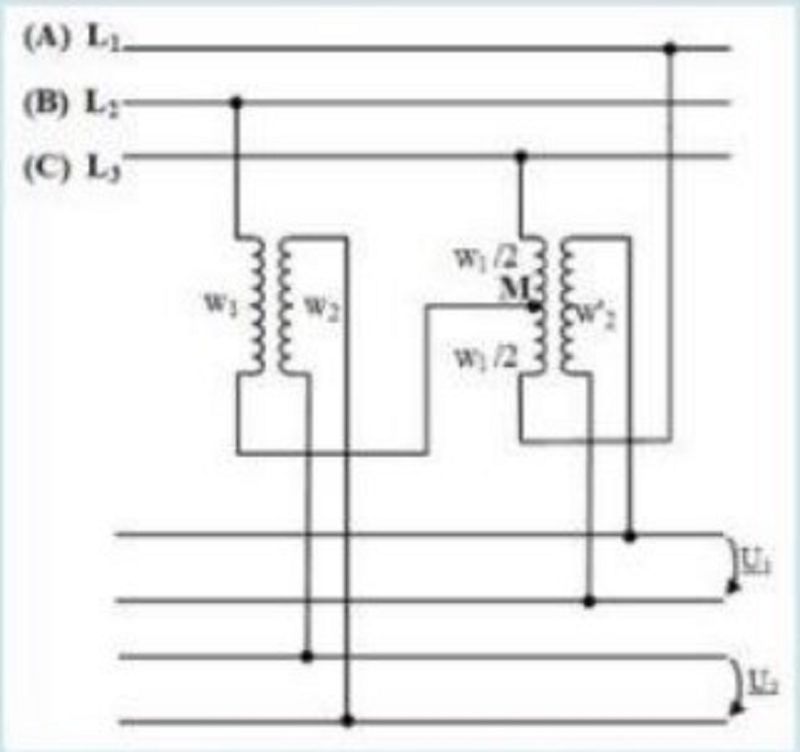

Transformatorul Scott din figura alaturata, alimentat de la reteaua trifazata 3 x 220V c.a. Este folosit pentru obtinerea unui sistem de bifazat tensiuni echilibrat, avand pe fiecare faza o tensiune Uf=400 V. Daca infasurarea secundara a celui de-al doilea transformator are w'2 = 220 spire, atunci infasurarile primare, respectiv infasurarea secundara a primului transformator vor avea :
W1= 191 spire ; w2=121 spire;
W1= 400 spire; w2= 254 spire;
W1=121 spire ; w2=191 spire;
W1=121 spire ; w2= 254 spire;
Motorul de c.c. Cu excitație serie:
Este un motor ce se pretează aplicațiilor la care turația nu trebuie să se modifice cu încărcarea în sarcină
Este un motor la care turația de mers în gol este limitată pentru a nu apărea foc la colector.
Are o caracteristică mecanică moale și nu trebuie lăsat să funcționeze în gol deoarece se ambalează
Nu trebuie lăsat să funcționeze în gol și are o caracteristică mecanică dură
Are o caracteristică mecanică dură ceea ce este avantajos pentru tracțiunea electrică
Motorul de c.c. Cu excitație independentă are o caracteristică mecanică:
Diferită de a motorului cu excitație derivație și este o caracteristică moale
Asemănătoare cu cea a motorului cu excitație derivație și este o caracteristică dură
Asemănătoare cu cea a motorului cu excitație serie și este o caracteristică dură
Asemănătoare cu cea a motorului cu excitație derivație și este o caracteristică moale
diferită de a motorului cu excitație derivație și este o caracteristică dură
Asemănătoare cu cea a motorului cu excitație serie și este o caracteristică dură

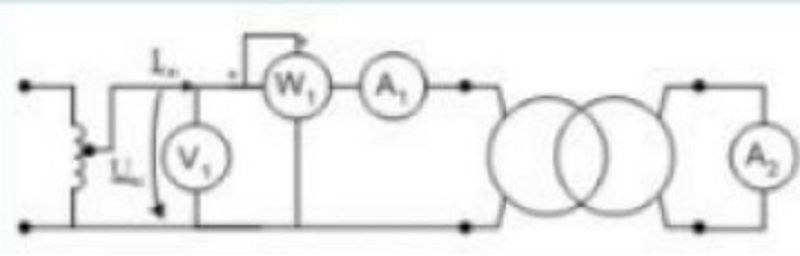

Încercarea de scurtcircuit a unui transformator electric se face:
La tensiune nominala in primar si tensiune nula in secundar
La tensiune redusa in primar si in secundar si curentii nominali in ambele infasurari
La orice tensiune in primar atata timp cat curentul nu depaseste curentul nominal
La tensiunea nominala si curent nominal in primar
La tensiune redusă în primar și curenți nominali în ambele înfășurări când tensiunea în secundar este nulă
Mașina de curent continuu funcționează:
In regim de motor când primește putere electrică la bornele indusului și se autoexcită pentru a putea furniza putere mecanică la ax
In regim de frână când primește atât putere electrică pe la borne cât ți putere mecanică la ax pe care le convertește ăn căldură.
în regim de generator când este excitat din exterior sau mașina se autoexcită și este alimentat la borne
în regim de generator numai când este excitat din exterior
în regim de motor când primește putere mecanică la ax și absoarbe curent din rețea
Pornirea motoarelor de c.c. Cu excitație independentă se face:
Cu un reostat de pornire înseriat în circuitul indusului și curent de excitație redus pentru a limita curentul de pornire
Cu tensiune redusă la bornele indusului sau prin introducerea unui reostat în circuitul indusului, la curent de excitație nominal, pentru a reduce curentul de pornire
cu tensiunea nominală la bornele indusului, când pornesc lent până când ajung la turația nominală
Cu tensiune redusă la bornele indusului și ale excitației pentru a limita curentul de pornire
Prin slăbirea fluxului magnetic
Câmpul magnetic de reacție dintr-un transformator electric este produs:
De curentul ce apare în secundar la conectarea unei sarcini pur rezistive
De curentul ce apare în secundar la conectarea unei sarcini inductive
De curentul din secundar produs de t.e.m. indusă în circuitul secundar la conectarea oricărei sarcini la bornele secundare
De curentul din primarul transformatorului
De tensiunea indusă în secundar conform legii inducției electromagnetice
Câmpul magnetic de reacție este:
Necesar funcționării transformatorului pentru a nu se satura circuitul magnetic
Transformatorul poate functiona si fara acesta
Necesar functionarii transformatorului electric pentru a reduce pierderile in infasurari
Daunator functionarii transformatorului deoarece apare saturatia magnetica
Necesar pentru a reduce pierderile prin curenti turbionari
Prin scurtarea pasului diametral al unei înfășurări trifazate de la 6 la 4 crestături:
Se reduc complet armonicile sinfazice multiplu de trei fără a se reduce fundamentala
Se reduc armonicile sinfazice de ordinul doi
Se reduc complet armonicile sinfazice de ordinul 5 și parțial și fundamentala
Se reduc parțial armonicile sinfazice multiplu de trei
Nu se reduc armonici
Se reduc complet armonicile multiplu de trei și parțial fundamentala
Transformatorul electric funcționează pe principiul:
Legii inducției electromagnetice și legii lui Faraday
Legii conducției electrice și a legii circuitului magnetic
Transferului de energie din primar în secundar
Legii inducției electromagnetice și legii lui Ampere
Legii circuitului magnetic și legii lui Ampere
Motorul de c.c. Cu excitație independentă are o caracteristică mecanică:
Diferită de a motorului cu excitație derivație și este o caracteristică moale
Asemănătoare cu cea a motorului cu excitație derivație și este o caracteristică dură
Asemănătoare cu cea a motorului cu excitație serie și este o caracteristică dură
Asemănătoare cu cea a motorului cu excitație derivație și este o caracteristică moale
Diferită de a motorului cu excitație derivație și este o caracteristică dură
Asemănătoare cu cea a motorului cu excitație serie și este o caracteristică dură
Raportul de transformare este egal cu:
Raportul puterii din primar și puterea debitată în secundar
Raportul numărului de spire din secundar și a celui din primar
Raportul tensiunii primare de fază și tensiunea secundară de fază
Raportul tensiunii primare de linie si tensiunea secundară de linie
Raportul numărului de spire din primar și a celui din secundar
Conexiunea stea a unui transformator electric se face:
Pentru a avea fir neutru și pentru a reduce armonicile sinfazice de ordinul trei din curenții de linie.
Pentru a crește numărul de conductoare a înfășurării unei faze și pentru reduce armonicile sinfazice de ordin trei din tensiunea de linie
Pentru a reduce numărul de conductoare a înfășurării unei faze și pentru elimina armonicile sinfazice de ordin trei din curentul de linie
Pentru a reduce armonicile sinfazice de ordin par din tensiunea de linie
Pentru a reduce numărul de conductoare a înfășurării unei faze și pentru a elimina armonicile sinfazice de ordin trei din tensiunea de linie
Pentru a elimina armonicile multiplu de trei sinfazice din curentul de linie

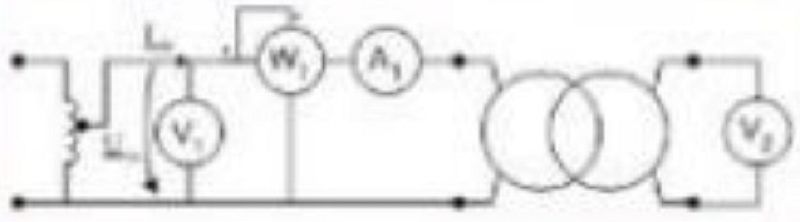

Încercarea de mers în gol a unui transformator electric se face:
La tensiune redusă și curent nominal în secundar
La tensiune nominală și curent redus în primar
La orice tensiune în primar atâta timp cât curentul nu depășește curentul nominal
La tensiune nominală și curent nominal în primar
La tensiune nominală în primar și tensiune redusă în secundar
Un generator de c.c. Se autoexcită dacă:
Este un generator cu excitație derivație, are o tensiune remanentă la borne și o rezistență a circuitului de excitație mai mare decât o rezistență critică
Este un generator cu excitație derivație, are o tensiune remanentă la borne, o rezistență a circuitului de excitație mai mică decât o rezistență critică și fluxul remanent are același sens cu fluxul magnetic produs de curentul de excitație
Este un generator cu excitație derivație, are o tensiune remanentă la borne și o rezistență a circuitului de excitație mai mică decât o rezistență critică
Este un generator cu excitație derivație, are o tensiune remanentă la borne, o rezistență a circuitului de excitație mai mare decât o rezistență critică și fluxul remanent are același sens cu fluxul magnetic produs de curentul de excitație
Este un generator cu excitație independentă, are o tensiune remanentă la borne și o rezistență a circuitului de excitație mai mică decât o rezistență critică
La un transformator monofazat ce funcționează în scurtcircuit s-au măsurat puterea absorbită Psc = 75W, la o tensiune de Usc = 10V și un curent Isc =8A. Care sunt valorile rezistenței și reactanței de scăpări primare, dacă se consideră egale cu valorile rezistenței și reactanței de scăpăro secundare raportate:
R1 = 0.586 Ω, Xσ1 = 0.217 Ω
R1 = 0.217 Ω, Xσ1 = 0.568 Ω
R1 = 0.435 Ω, Xσ1 = 1.172 Ω
R1 = 0.568 Ω, Xσ1 = 0.217 Ω
R1 =1.17 Ω, Xσ1 = 0.435 Ω
R1 = 0.586 Ω, Xσ1 = 0.17 Ω
Pentru obtinerea unui cîmp magnetic cu distribuție cât mai sinusoidală în întrefierul unei mașini de c.a. Infasurarea trifazată se realizează cu:
Numai cu pas scurtat
Cu pas scurtat și cu număr q de crestături pe pol și fază unitar
Cu pas scurtat și cu număr q de crestături pe pol și fază mai mare ca unu
Numai cu pas scurtat sau alungit
Un sistem trifazat de tensiuni se numește:
Simetric și echilibrat dacă suma tensiunile de fază sunt egale între ele
Echilibrat dacă tensiunile de fază sunt defazate cu 120 de grade electrice între ele
Simetric și echilibrat dacă suma tensiunile de fază sunt egale între ele și sunt defazate cu 120 de grade între ele
Toate sistemele care au proprietatea că suma tensiunilor la orice moment de timp este zero
Caracteristica de mers în gol a unui generator de c.c.:
Reprezintă dependența tensiunii la borne de curentul de excitație, in absența sarcinii, când generatorul cu excitație independentă este rotit la turație constantă
Generatoarele de c.c. Nu se lasă în gol și deci nu se poate ridica o asemenea caracteristică.
reprezintă variația curentului din indus funcție de curentul de excitație , când generatorul cu excitație independentă este rotit la turație constantă
reprezintă dependența tensiunii la borne de curentul de excitație, in absența sarcinii, când generatorul derivație este rotit la turație constantă
Se determină la toate generatoarele de c.c. și reprezintă dependența tensiunii la borne în absența sarcinii, de curentul de excitație
Prin raportarea secundarului unui transformator monofazat la înfășurarea primară se obține:
Un transformator cu raport de transformare unitar la care se modifică și pierderile Joule și pierderile în fier
Un transformator cu raport de transformare unitar cu un număr egal de spire în secundar cu cele din primar și pierderi Joule proporționale cu raportul de transformare la pătrat
Un transformator cu același raport de transformare la care se conservă pierderile din secunda
Un transformator cu raport de transformare unitar la care se conservă pierderile Joule din secundar

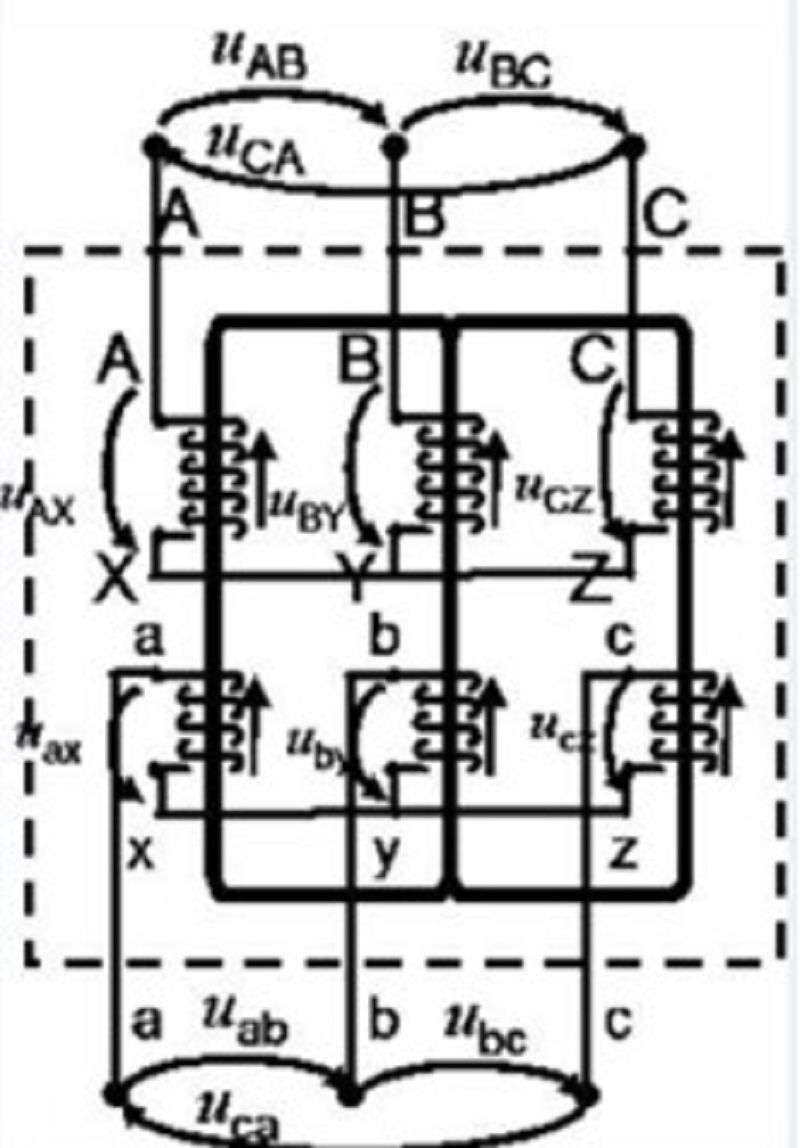

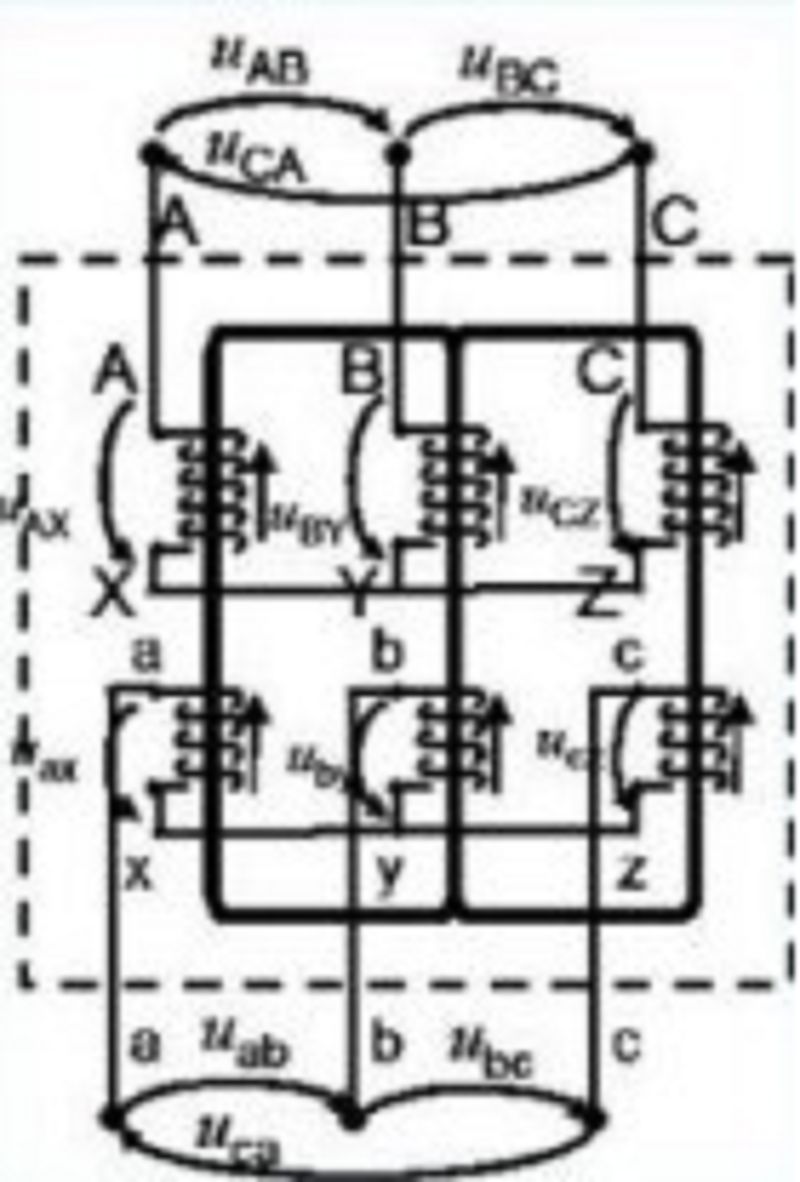

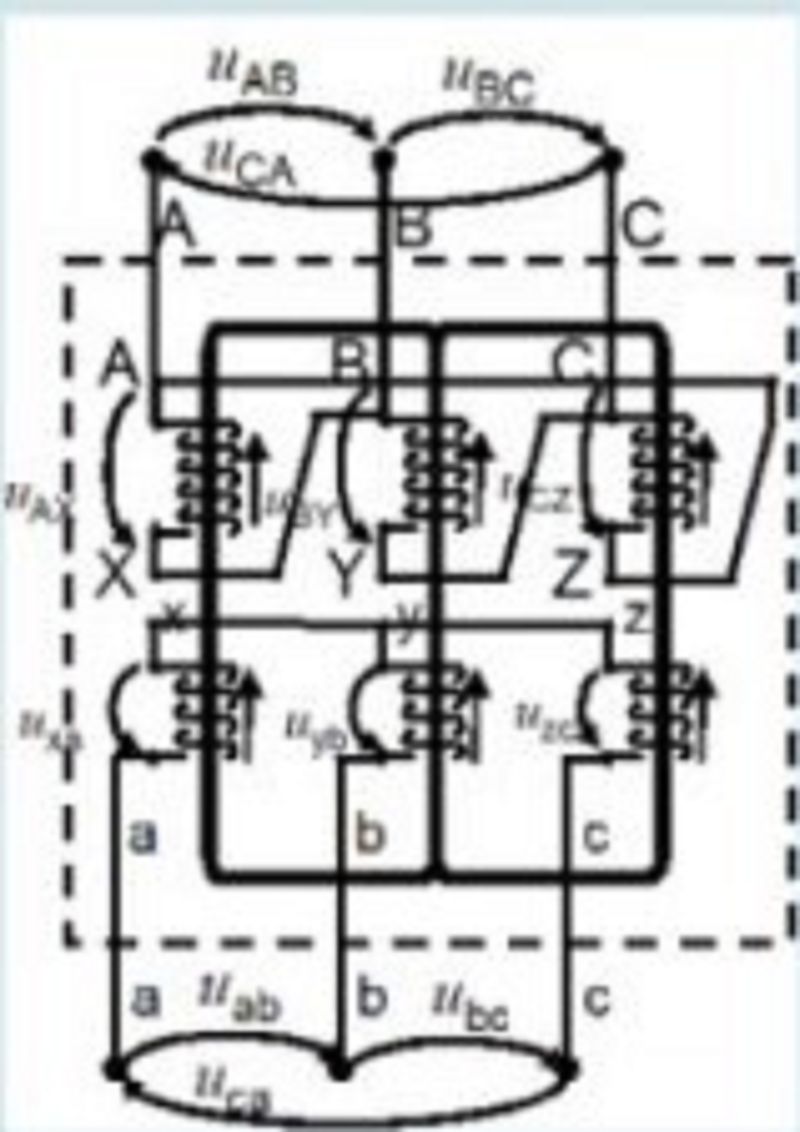

Grupa de conexiune a unui transformator trifazat reprezintă:
Defazajul dintre tensiunile omoloage de linie măsurat în sens trigonometric de la înalta tensiune către joasa tensiune, împărțit la 30.
Defazajul dintre tensiunile omoloage de fază măsurat în sens orar de la înalta tensiune către joasa tensiune, împărțit la 30
Defazajul dintre tensiunile omoloage de linie măsurat în sens orar de la înalta tensiune către joasa tensiune, împărțit la 30
Defazajul dintre tensiunile omoloage de fază măsurat în sens trigonometric de la înalta tensiune către joasa tensiune, împărțit la 30
La un transformator monofazat ce funcționează în gol s-au măsurat puterea de mers în gol Po = 30W, la o tensiune de U0 = 120V și un curent de mers în gol I0 = 0,8A. Componentele activă și reactivă a curentului de mers în gol sunt:
Ioa = 0,76A, Ioµ = 0,22A
Ioa = 0,22A, Ioµ = 0,76A
Ioa = 0,25A, Ioµ = 0,67A
Ioa = 0.8A, Ioµ = 0.8A
Ioa = 0,25A, Ioµ = 0,76A
Pentru reducerea curenților turbionari dintr-un transformator electric:
Circuitul magnetic se realizează din tole izolate între ele
înfășurările se realizează din cuprul sau aluminiu, materiale bune conductoare electrice
Se folosește un circuit magnetic cu permeabilitate magnetică ridicată
Circuitul magnetic se realizează din material feromagnetic cu ciclu de histerezis îngust
Se folosesc izolatoare de trecere
Colectorul masinii de curent continuu are rolul de
De redresor in regim de motor is invertor in regim de generator
De a inbunatatii comutatia curentului
De a alimenta excitatia masinii de c.c.
De redresor in regim de generator si invertor in regim de motor
Dacă un transformator electric este alimentat cu o tensiune primară la borne mai mare decât tensiunea nominală, atunci
Pierderile prin histerezis for crește proporțional cu pătratul tensiunii, iar pierderile prin curenți turbionari vor rămâne neschimbate
Nu se va întâmpla nimic dăunător transformatorului la funcționarea de lungă durată
Pierderile în înfășurări vor crește în mod proporțional
Curentul din primar va scădea
Pierderile prin curenți turbionari și prin histerezis vor crește cu pătratul tensiunii
Reducerea turației unui motor de c.c. Se face cel mai eficient la cupluri de sarcină reduse prin:
Prin slăbirea fluxului magnetic
Prin reducerea tensiunii de alimentare
Reducerea tensiunii de alimentare și a curentului de excitație
Prin reducerea curentului de excitație
Prin introducerea unei rezistențe în circuitul indusului
Mașina de c.c are următoare notație a bornelor:
A1A2 bornele indusului și F1F2 bornele legate la perii
A1A2 bornele legate la perii, C1C2 bornele polilor auxiliari și B1B2 ale înfășurării de compensație
A1A2 – bornele indusului, F1F2 bornele principale și D1D2 bornele de excitație serie
F1F2 bornele excitației independente și C1C2 a înfășurării de compensație
A1A2 bornele indusului și D1D2 bornele excitației derivație
Tensiunea electromotoare a unui generator de c.c. este:
Nu depinde de turație, ci numai de fluxul magnetic
Este tensiunea la bornele de excitație și este proporțională cu produsul dintre fluxul magnetic și turație.
Proporțională cu curentul absorbit sau debitat la borne
Tensiunea de mers în gol și tensiunea cea mai mare obținută la bornele generatorului pentru un curent de excitație dat
Proporțională cu turația atunci când modificăm curentul de excitație
Pentru acționarea unui lift este mai potrivită utilizarea:
Unui motor de c.c. Cu excitație serie deoarece are o caracteristică mecanică moale
Unui motor de c.c. Cu excitație independentă deoarece are o caracteristică mecanică moale
Unui motor de c.c. Cu excitație serie deoarece are o caracteristică mecanică dură
Unui motor de c.c. Cu excitație independentă deoarece are o caracteristică mecanică dură
Unui generator de c.c. Cu excitație derivație pentru că se poate autoexcita.
Randamentul unui transformator electric este maxim dacă:
Transformatorul funcționează la un factor de încărcare egal cu radical din raportul pierderilor Joule și pierderile din fier
Transformatorul funcționează la factorul de încărcare optim și sarcină pur rezistivă.
Transformatorul funcționează la factorul de încărcare optim și sarcină pur inductivă
Puterea debitată în secundar este maximă
Puterea debitată în secundar este cea nominală
Transformatorul funcționează la un factor de încărcare egal cu radical din raportul pierderilor în fier și pierderile Joule
La un transformator monofazat ce funcționează în gol s-au măsurat puterea de mers în gol Po = 30W, la o tensiune de U0 = 120V și un curent de mers în gol I0 = 0,8A. Componentele activă și reactivă a curentului de mers în gol sunt:
Ioa = 0,76A, Ioµ = 0,22A
Ioa = 0,22A, Ioµ = 0,76A
Ioa = 0,25A, Ioµ = 0,67A
Ioa = 0.8A, Ioµ = 0.8A
Ioa = 0,25A, Ioµ = 0,76A
Un câmp magnetic învârtitor este produs de:
De poli de polaritate alternativă plasați pe stator
Numai de o înfășurare trifazată alimentată cu un sistem trifazat de tensiuni
De o înfășurare trifazată alimentată cu un sistem trifazat de tensiuni sau de un perechi de poli magnetici plasați pe un rotor ce se învârtește
O înfășurare de excitație de c.a
Un transformator monofazat are puterea nominală Sn = 1000 VA, pierderile Joule la 80% din curentul nominal PJ = 32W și pierderile în fier la 90% din tensiunea nominală PFe = 8.1W. Randamentul transformatorului pentru sarcină pur rezistivă, la funcționarea în regim nominal este:
94.33%
96.14%
95.99%
94%
Întrețeserea tolelor într-un transformator de putere se realizează pentru:
Pentru reducerea componentei active a curentului de mers în gol
Pentru reducerea curenților turbionari
Pentru îmbinarea cât mai bună a circuitului magnetic
Pentru reducerea curentului de mers în gol
Pentru reducerea curentului de magnetizare
Reducerea volumului circuitului magnetic
Caracteristica externă a unui generator de c.c. Cu excitație independentă este:
Reprezintă dependența liniară a tensiunii de curentul de excitație
Reprezintă o dreaptă căzătoare a cărei pantă depinde de curentul debitat
Este neliniară pentru generatorul cu înfășurare de compensație.
Reprezintă o dreaptă căzătoare a cărei pantă depinde de rezistența indusului pentru mașina necompensată
Reprezintă o dreaptă căzătoare a cărei pantă depinde proporțional de rezistența indusului pentru mașina compensată
Turatia unui motor de curent continuu cu excitatie serie :
Creste odata cu cresterea cuplului de sarcina
Nu se modifica odata cu modificarea cuplului de sarcina
Se modifica in limite largi odata cu modificarea sarcini
se modifica relativ putin odata cu modificarea cuplului de sarcina
Reducerea tensiunii de alimentare a unui motor de curent continuu determina:
Ambalarea
Inversarea sensului de rotatiel
Mentinerea constanta a turatiei;
Reducerea turatiei;
In cazul unui transfomator electric trifazat care are pe placuta indicatoare Yy-4, cu bornele A si a , conectate intre ele , se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
In cazul unui transfomator electric trifazat care are pe placuta indicatoare Yy-5, cu bornele A si a , conectate intre ele , se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
In urma inversarii polaritatii tensiunii de alimentare a unui motor de curent continuu cu excitatie independenta:
Rotorul se opreste
Se schimba sensul de miscare al rotorului
Rotorul accelereaza
Rotorul se deplaseaza in acelasi sens
Daca marimile nominale ale transformatorului din figura alaturata sunt: Sn=5kVA; I1n/I2n=4.17/7.25 A, tensiunile de faza nominale ale bobinelor de pe inalta si joasa vor avea valorile:
U1nf=400V; U2nf=230V.
U1nf=230V; U2nf=400V.
U1nf=230V; U2nf=133V.
U1nf=133V; U2nf=230V.
Daca in cazul a doua transformatoare monofazata, Ta si Tb cuplate in paralel, la fun
Carcateristica externa a primului este mai cazatoare decat a celui de-al doilea.
Nu ar fi trebuit cuplate in paralel.
tensiunea de scurtcircuit a primului este mai mica decat a celui de al doilea, Usca<Uscb.
Tensiunea de scurtcircuit a primului este mai mare decat a celui de al doilea, Usca>Uscb.
Reducerea cu 50% a rezistivitatii tolelor miezului unui transformator face ca pierderile prin curenti turbionari sa fie:
Cu 25% mai mici
De 2 ori mai mici
De 2 ori mai mari
Cu 25% mai mari
Cresterea tensiunii de alimentare cu 10% a unui transformator electric cu miez liniar, care fun
Cresterea pierderilor in miezul magnetic cu 21%
Cresterea pierderilor in miezul magnetic cu 10%
Scaderea pierderilor in miezul magnetic cu 10%
Cresterea pierderilor Joule din infasurari cu 10%
Cresterea tensiunii la bornele unui generator de curent continuu cu excitatie independenta, determinata de cresterea turatiei motorului de antrenare, poate fi compensata prin
Scaderea rezistentei electrice a saricinii;
Cresterea curentului de excitatie;
Scaderea curentului de excitatie;
Scaderea rezistentei din circuitul excitatiei
Daca marimile nominale ale transformatorului din figura alaturata sunt: Sn=10kVA; U1n/U2n=690/230V , valorile nominale ale curentilor de faza ale bobinelor de pe inalta si joasa vor fi:
I1nf=8.33 A; I2nf=14.49 A
I1nf=4.83 A; I2nf=25.10 A
I1nf=4.83 A; I2nf=14.49 A
I1nf=8.33 A; I2nf=8.33 A
Reducerea de sqrt(2) ori a grosimii tolelor miezului unui transformator face ca pierderile prin curenti turbionari sa fie
De 4 ori mai mari.
de 2 ori mai mici.
De 2 ori mai mari
De 4 ori mai mici
Pierderile in fier la masina de curent continuu sunt localizate in:
Miezul polilor principali
Jugul statorului
Miezul rotorului
Miezul polilor auxiliari
Introducerea unui rezistente suplimentare, Rp, in circuitul serie al indusului unui motor de curent continuu determina:
Cresterea turatiei
Reducerea turatiei
Mentinerea constanta a turatiei
Inversarea sensului de rotatie
?Scaderea tensiunii de alimentare cu 10% a unui transformator electric care fun
Scaderea pierderilor Joule din infasurari cu 10%
Scaderea pierderilor in miezul magnetic cu 19%
Cresterea pierderilor in miezul magnetic cu 10%
Scaderea pierderilor in miezul magnetic cu 10%
Transformatorul Scott din figura alaturata, alimentat de la reteaua trifazata 3 x 400V c.a. Este folosit pentru obtinerea unui sistem de bifazat tensiuni echilibrat, avand pe fiecare faza o tensiune Uf=200 V. Daca infasurarile primare au w1=246 spire, atunci infasurarile secundare au :
W2=123 spire; w'2=142 spire;
W2=142 spire; w'2=123 spire;
W2=82 spire; w'2=71 spire;
W2=107 spire; w'2=123 spire;
Pentru masurarea pierderilor din miezul unui transformator monofazat cu ajutorul unui wattmetru conectat in curcuitul primarului, trebuie ca la bornele circuitului secundar sa se conecteze:
Numai un voltmetru
O sarcina rezistiv inductiva
Numai un ampermetru
Un wattmetru
?Intreruperea alimentarii infasurarii de excitatie in timpul fun
Inversarea sensului de rotatie;
Reducerea turatiei;
Oprirea;
Ambalarea;
In schema din figura alaturata wattmetrul W1 indica:
Pierderile Joule din infasurarea secundara
Pierderile din miezul magnetic
Pierderile Joule din infasurarea primara
Pierderile Joule din ambele infasurari
Reducerea cu 50% a grosimii tolelor miezului unui transformator face ca pierderile prin curenti turbionari sa fie:
De 2 ori mai mari
De 4 ori mai mari
De 2 ori mai mici
De 4 ori mai mici
In schema din figura alaturata wattmetrul W1 indica:
Pierderile Joule din infasurarea primara
Pierderile din miezul magnetic
Pierderile Joule din infasurarea secundara
Pierderile Joule din ambele infasurari
In cazul unui transfomator electric trifazat care are pe placuta indicatoare Yy-7, cu bornele A si a , conectate intre ele , se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
Daca in cazul a doua transformatoare monofazata, Ta si Tb cuplate in paralel, la fun
Carcateristica externa a primului este mai cazatoare decat a celui de-al doilea.
Nu ar fi trebuit cuplate in paralel.
tensiunea de scurtcircuit a primului este mai mare decat a celui de al doilea, Usca<Uscb.
tensiunea de scurtcircuit a primului este mai mare decat a celui de al doilea, Usca>Uscb.
Decuplarea sarcinii unui motor de curent continuu cu excitatie serie determina:
Inversarea sensului de rotatie
Ambalarea
Oprirea
Reducerea turatiei
Cresterea curentului din circuitul de excitatie la unui generator de curent continuu cu excitatie derivatie, ce fun
Scaderea tensiunii la bornele indusului daca sensul campului produs de curentul de excitatie este identic cu cel al campului remanent;
Limitarea tensiunii la bornele indusului, la nivelul tensiunii remanente, daca sensul campului produs de curent de excitatie este opus sensului campului remanent;
Anularea tensiunii la bornele indusului daca sensul campului produs de curentul de excitatie este identic cu cel al campului remanent;
Cresterea tensiunii la bornele indusului daca sensul campului produs de curentul de excitatie este identic cu cel al campului remanent
Scaderea tensiunii la bornele unui generator de curent continuu cu excitatie independenta, determinata de scaderea rezistentei sarcinii poate fi compensata prin
Cresterea curentului de excitatie
Cresterea rezistentei din circuitul excitatiei
Scaderea turatiei motorului de antrenare
Scaderea curentului de excitatie
Bobinele polilor auxiliari alcatuiesc
Infasurarea de compensatie care se conecteaza in serie cu indusul
Infasurarea de compensatie si au rolul de a anula reactia longitudinala a indusului
Infasurarea de comutatie care se conecteaza in paralel cu indusul;
Infasurarea de comutatie si au rolul de a anula campul magnetic din axele interpolare
In cazul unui transfomator electric trifazat care are pe placuta indicatoare Dy-1, cu bornele A si a , conectate intre ele , se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
Reducerea valorii reostatului, Rp, folosit pentru pornirea a unui motor de curent continuu determina
Cresterea turatiei;
Reducerea turatiei;
Mentinerea constanta a turatiei;
Inversarea sensului de rotatie
Caracteristrica externa a unui generator de curent continuu cu excitatie derivatie este:
0%
0
0%
0
0%
0
0%
0
Caracteristica de mers in gol a unui generator de curent continuu cu excitatie independenta este:
0%
0
0%
0
0%
0
0%
0
In cazul unui transfomator electric trifazat care are pe placuta indicatoare Yd5, cu bornele A si a , conectate intre ele , se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
Caracteristica mecanica a unui motor de curent continuu cu excitatie serie este reprezentata in figura:
0%
0
0%
0
0%
0
Caracteristica mecanica a unui motor de curent continuu cu excitatie independenta este reprezentata in figura:
0%
0
0%
0
0%
0
Cresterea cu 100% a rezistivitatii tolelor miezului unui transformator face ca pierderile prin curenti turbionari sa fie:
Cu 20% mai mari
De 2 ori mai mici
De 2 ori mai mari
Cu 20% mai mici
In urma inversarii polaritatii tensiunii de alimentare a unui motor de curent continuu cu excitatie serie
Se schimba sensul de miscare al rotorului;
Rotorul se deplaseaza in acelasi sens
Rotorul se opreste;
Rotorul accelereaza
Daca marimile nominale ale transformatorului din figura alaturata sunt: Sn=10kVA; I1n/I2n=8.33/25.06 A, tensiunile de faza nominale ale bobinelor de pe inalta si joasa vor avea valorile:
U1nf = 400 V; U2nf = 133 V;
U1nf = 133 V; U2nf = 230 V;
U1nf = 400 V; U2nf = 230 V;
U1nf = 230 V; U2nf = 400 V;
In cazul unui transformator electric trifazat care are pe placuta indicatoarele Yz-7, cu bornele A si a conectate intre ele, se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
Transformatorul Scott din figura alaturata, alimentat de la reteaua trifazata 3 x 220V c.a. Este folosit pentru obtinerea unui sistem de bifazat tensiuni echilibrat, avand pe fiecare faza o tensiune Uf=400 V. Daca infasurarile primare au w1=231 spire, atunci infasurarile secundare au :
W2=485 spire; w'2=420 spire;
W2=420 spire; w'2=485 spire;
W2=281 spire; w'2=243 spire;
W2=364 spire; w'2=420 spire;
In cazul unui transformator electric trifazat care are pe placuta indicatoarele Yz-7, cu bornele A si a conectate intre ele, se poate intocmi urmatoarea reprezentare fazoriala:
0%
0
0%
0
0%
0
0%
0
Caracteristica externa a unui generator de curent continuu cu excitatie independenta este :
0%
0
0%
0
0%
0
0%
0
Turatia unui motor de current continuu cu excitatie independenta
Creste odata cu cresterea cuplului de sarcina
Nu se modifica odata cu modificarea cuplului de sarcina
Se modifica in limite largi odata cu modificarea sarcini
Se modifica relativ putin odata cu modificarea cuplului de sarcina
{"name":"Examen ME 1", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Reducerea valorii reostatului Re, conectat in serie cu infasurarea de excitatie independenta,F1F2, a unui motor de curent continuu ce functioneaza in gol, determina:, Functionarea unui transformator electric la o tensiune de alimentare cu 10% mai mare decat cea nominala face ce factorul optim de incarcare: βopt=sqrt(P10\/Pscn), Intreruperea circuitului infasurarii de excitatie in timpul functionarii in sarcina a unui motor de curent continuu cu excitatie serie determina:","img":"https://www.quiz-maker.com/3012/CDN/97-4789351/3.jpg?sz=1200-00000000001000009412"}
More Quizzes
General Knowledge
20100
Chimie thera ( 311-391)
82410
Piston 1 Week 1 Review
84420
Do you have an ergonomic workspace?
630
Stitch: Can You Ace the Ultimate Lilo & Stitch Challenge?
201036227
Free Home Health Authorization
201021661
Which Tank Are You? Find Your Perfect Armor in Our Tank
201028555
Test Your Skills: Calculations with Chemical Formulas
201076900
Interdisciplinary Seminar
15823910
Take Our Ultimate Zodiac Signs Test - Can You Master Them?
201038526
Wave Physics in Wireless: from Fundamentals to Frontiers
15821216
Which Movie Character Are You? Take the & Find Out!
201026347
