Controlul de Faza in Circuite Electronice
Testați-vă cunoștințele despre circuitele electronice și tehnicile de control al fazei cu acest quiz informativ. Obțineți informații esențiale despre convertorii BOOST și BUCK, precum și despre rolul componentelor precum bobinele și condensatoarele.
Veți explora subiecte precum:
- Modularea PWM
- Curentul continuu și alternativ
- Invertoare și variatoare
- Tehnici de reglare

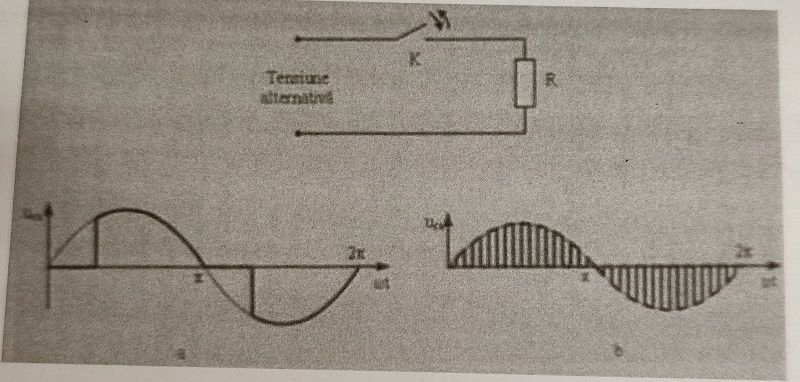

Se poate afirma in legatura cu formele de unda alaturate ca:
Forma de unda reprezentata in b) reprezinta principiul controlului de faza cu utilizarea dispozitivelor electronice comandate
Forma de unde reprezentata in a) reprezinta principiul controlului de faza pentru redresoare
Forma de unda reprezentata in b) reprezinta principiul modularii PWM cu utilizarea dispozitivelor electronice semicomandare
Forma de unda reprezentata in a) reprezinta principiul controlului de faza pentru variatoare de curent alternativ

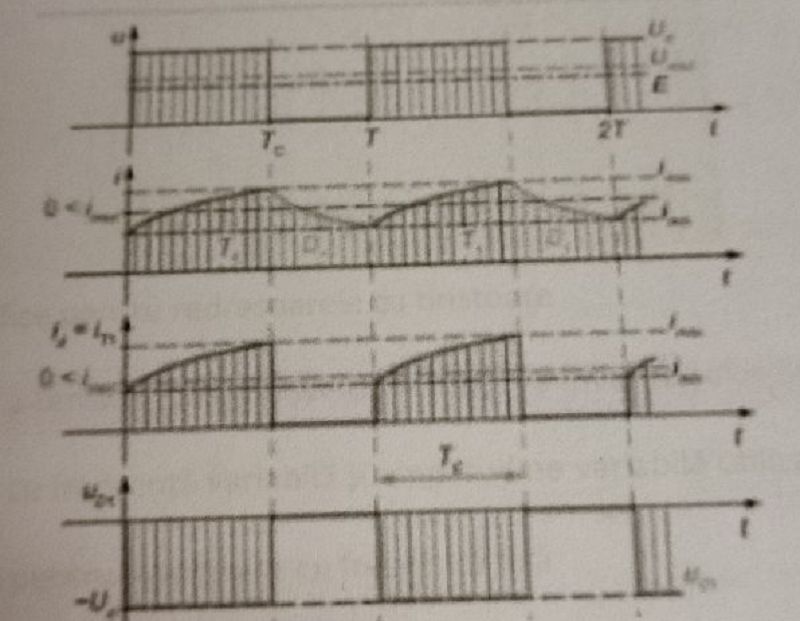

Se poate afirma in legatura cu formele de unde alaturate ca:
Fcatorul de umplere este de aprox 60%
Sunt forme de unda specifice variatorului de curent continuu de 1 cadran
Sunt forme de unda specifice variatorului de curent continuu de 2 cadrane
Consumatorul are caracter inductiv
Fcatorul de umplere este de aproximativ 40%
Ce este un convertor BOOST?
Un circuit electronic care schimba frecventa tensiunii de intrare la iesire
Un circuit electronic care converteste energia electrica de c.a. In energie electrica de c.c.
Un circuit electronic care permite marirea transferului de energie electrica de c.c. La iesire, rezultand astfel o tensiune de iesire mai mare decat cea de intrare
Un circuit electronic care converteste energia electrica de c.c. In energie electrica c.a.
Care este rolul unei bobine intr-un circuit electronic?
De a filtra curentul
De a filtra tensiunea
De a inmagazina energia si de a o elibera in functie de logica de comutatie a convertorului
De a limita trecerea curentului pe o ramura de circuit
Ce este un convertor BUCK?
Un circuit electronic care schimba frecventa tensiunii de intrare la iesire
Un circuit electronic care permite micsorarea transferului de energie electrica de c.c. La iesire, rezultand astfel o tensiune de iesire mai mica decat cea de intrare
Un circuit electronic care converteste energia de c.c. In energie electrica de c.c
Un circuit electronic care converteste energia electrica de c.a. In energie electrica de cc

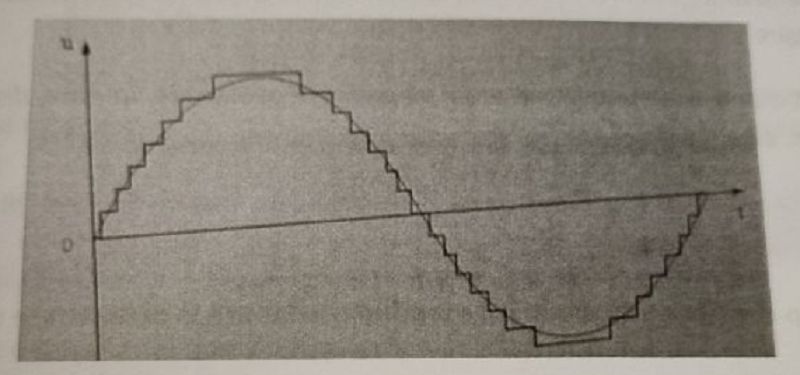

Reprezentarea alaturata este:
Modulare PWM sinusoidala
Modulare in amplitudine cu 7 nivele de tensiune
Principiul tehnicii de modulare in durata a impulsurilor de 6 nivele de tensiune
Principiul tehnicii de modulare cu mai multe nivele de tensiune si modulare in durata a impulsurilor

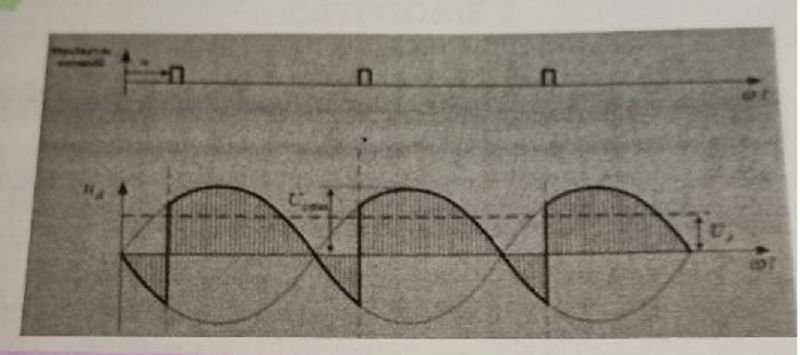

In figura alaturata:
Unghiul de comanda este 4 grade cu sarcina inductiva
Unghiul de comanda este de 60 grade si formele de unde sunt specifice redresorului cu priza mediana
Unghiul de comanda este de 45 de grade si formele de unda sunt specifice redresorului cu priza mediana
Unghiul de comanda este de 60 de grade
Unghiul de comanda este de 30 de grade
Unghiul de comanda este de 45 de grade si formele de unde sunt specifice redresorului in punte
Care este rolul unui condensator intr-un circuit electronic?
De a filtra curentul
De a limita trecerea curentului pe o ramura de circuit
De a filtra tensiunea
Ce este unghiul de conductie pentru controlul de faza?
Perioada de timp dintr-o semialternantaa a tensiunii de intrare in care nu se face transferul de energie de la intrare la iesire
Perioada de timp dintr-o semialternanta a tensiunii de intrare in care dispozitivul electronic al variatorului de c.a este blocat
Perioada de timp dintr-o semialternanta a tensiunii de intrare in care dispozitivul electronic al variatorului de c.a. Este in conductie
Perioada de timp dintr-o semialternanta a tensiunii de intrare in care se face transferul de energie de la intrare la iesire

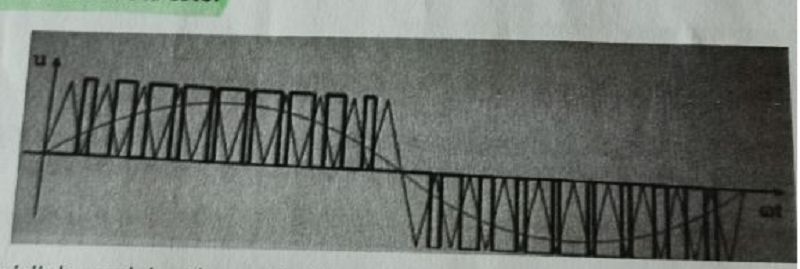

Reprezentarea alaturata este:
Principii tehnicii de modulare in amplitudine a impulsurilor
Modularea PWM prin compararea semnalului sinusoidal cu semnal triunghiular
Principiul tehnicii de modulare in durata a impulsurilor ipentru un semnal alternativ
Modularea PFM sinusoidala
Semnalul de intrare intr-un invertor PWM de tensiune
Invertoarele pot fi:
Din punctul de vedere al circuitului de comanda si/sau reglare sunt: comandate in tensiune si reglate in curent
Invertoare de tensiune
Invertoare de tensiune cu caracter de sursa de curent

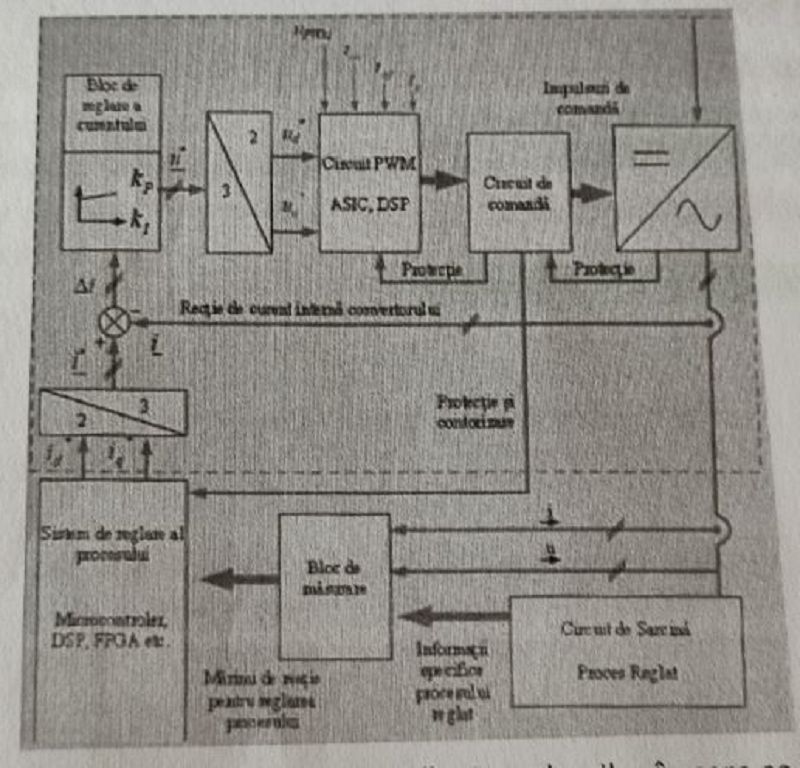

Se poate afirma in legatura cu schema de reglare prezentata:
Este un invertor de tensiune cu modulare in durata a impulsurilor in care se realizeaza o bucla directa de reglare a tensiunii
Este un invertor de tensiune cu modulare in durata a impulsurilor in care se realizeaza o bucla directa de reglare a curentului
Blocul de masurare defineste tehnica de modulare a invertorului
Este un invertor de curent cu caracter de sursa de tensiune
Este legata de invertoarele PWM de tensiune
De cate cadrane pot fi variatoarele de tensiune continua?
De un unu, doua si patru cadrane
De unu si doua cadrane
Doar de un cadran

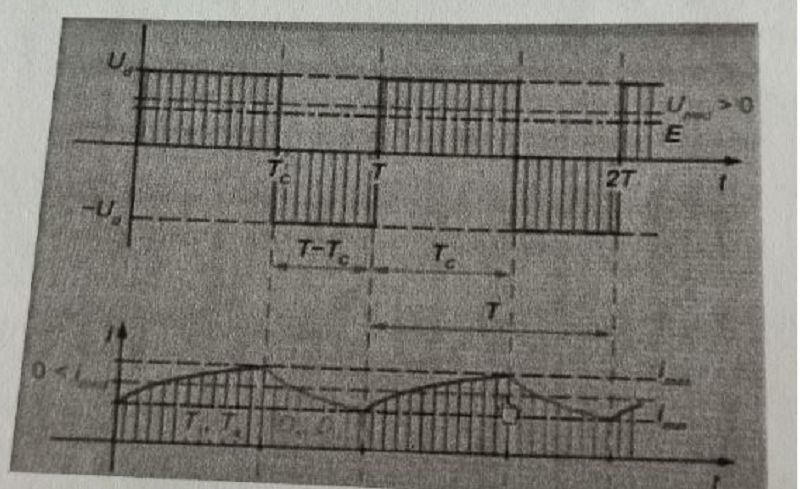

Formele de unda alaturate variatorului de curent continuu:
Subliniaza functionarea convertorului in 2 cadrane prin tensiunea bipolara obtinuta la iesire
Diodele convertorului conduc pe timpul de blocare a tranzistorului
Curentul prin bobina consumatorului este neintrerupt
Tranzistoarele sunt comandate in acelasi timp

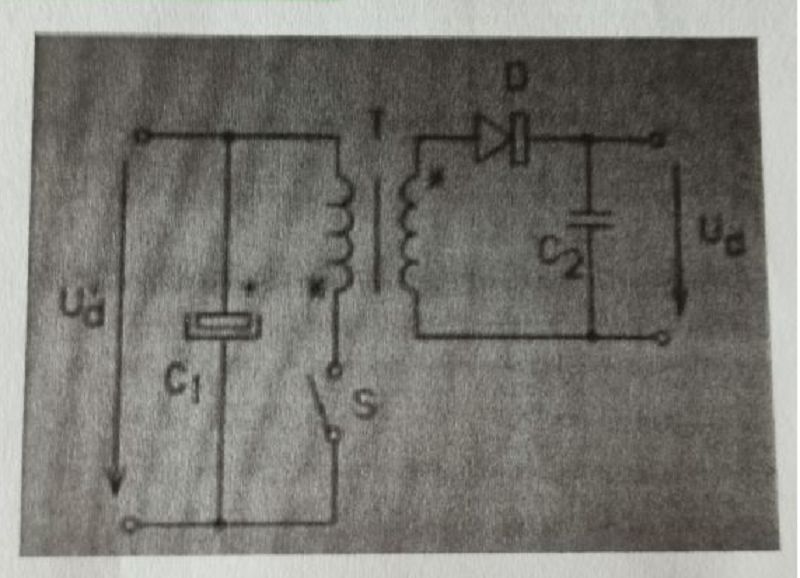

Schema electronica alaturata reprezinta:
Un invertor coborator de tensiune sau ridicator de tensiune in functie de tensiunea de la iesire
Un convertor coborator de tensiune
Un convertor FLYBACK coborator de tensiune sau ridicator de tensiune in functie de alimentare
Un convertor ridicator de tensiune
Un convertor FLYBACK coborator de tensiune sau ridicator de tensiune in raportul de transformare al transformatorului
